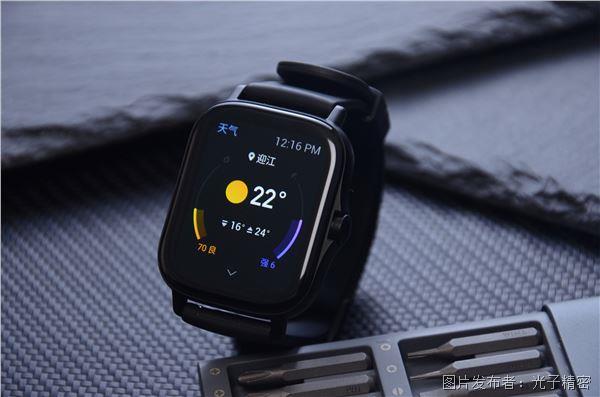

  智能手表制作的完整过程中，触控面板（TP）与中框之间的间隙宽度是一项关键的质量控制指标。该间隙直接影响设备的防水性能、防尘能力、结构可靠性以及外观质感。随着产品设计的基本要求的提升，TP与中框的贴合间隙已缩减至数十至数百微米级别，对检测设备的精度、稳定性及适应性提出了较高要求。

  TP间隙检测面临多方面的技术挑战。被测对象由不一样的材料构成，TP为透明玻璃材质，中框通常为金属或陶瓷，两者在光学特性上存在非常明显差异。采用传统激光三角法测量时，光线在透明玻璃表面会产生透射与反射的叠加效应，容易形成干扰信号，影响数据准确性。玻璃表面的高反光特性也可能会引起传感器信号饱和，降低测量的稳定性。

  此外，智能手表追求紧凑化设计，TP与中框的间隙狭窄，传统传感器的光斑尺寸难以深入间隙区域进行相对有效测量。产线生产节奏不断加快，检测环节必须在短时间内完成，对传感器的采样速度和动态响应能力提出了更加高的要求。传统接触式测量方法如塞尺或探针，因效率低且存在划伤表面风险，已难以适应批量生产的需求。

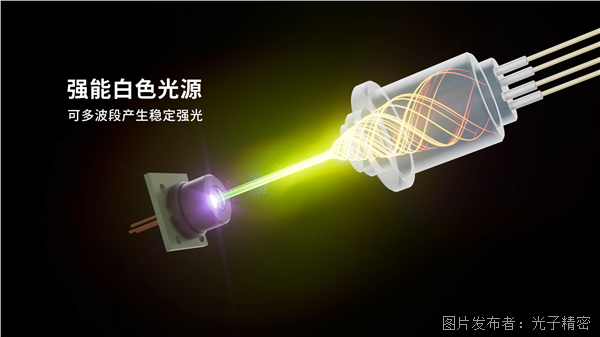

  光谱共焦位移传感器基于色散共焦光学原理实现距离测量。传感器光源发出宽谱复色光，经过色散物镜后，不同波长的光沿光轴方向聚焦于不同位置，形成轴向色散。当光束照射到被测物体表面时，只有波长与表面位置精确匹配的光能够被反射并经由共焦小孔传输至光谱分析模块。光谱分析模块解析反射光的波长信息，通过波长与距离的标定关系计算得出被测表面的位置数据。

  该测量方式具备以下技术特征：其一，采用非接触式测量，避免对精密表面造成物理损伤；其二，基于波长解析而非光强反射做测量，测量结果受被测物体表面颜色、反光率变化的影响较小，能够在透明玻璃、高反光金属等材料上获得稳定的数据；其三，同轴光路结构消除了传统三角法的角度盲区，适用于狭窄间隙和深腔结构的测量。

  光子精密CD-5000系列光谱共焦位移传感器针对精密制造领域的测量需求来做了优化设计。在精度方面，该系列传感器线μm，最小光斑尺寸为Φ6μm，能够对窄至数十微米的TP间隙做测量。测量分辨率满足微米级公差控制的要求，可用于识别超出设计范围的间隙偏差。

  在采样速度方面，CD-5000系列支持最高260kHz的采样频率。在产线mm/s的条件下，可实现连续数据采集，能够完整获取TP边缘与中框接缝处的轮廓信息，满足产线节拍化生产对检测效率的要求。

  在材料适应性方面，CD-5000系列对不一样的材质表面具有较好的兼容性。透明玻璃TP、金属或陶瓷中框、表面的AF镀膜层等，均可在不调整测量参数的条件下完成测量。可测表面倾角达60°，在手表壳体存在曲面弧度或装配倾斜时仍能保持测量稳定性。

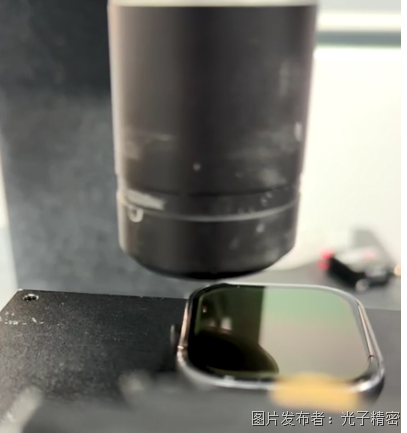

  在实际产线系列通常与XY运动平台配合，通过点扫描方式获取TP与中框接缝区域的间隙宽度数据。传感器采集的数据经控制器处理后，与设定的公差范围进行比对，判断产品是不是合格。测量结果可实时上传至制造执行系统，实现质量数据的追溯与统计分析。

  TP间隙宽度检测在智能手表制造中属于关键质量控制节点。该环节的检验测试能力直接影响产品防水防尘等级的实现、经常使用可靠性以及品牌质量形象。光谱共焦位移传感器凭借其在精度、速度及材料适应性方面的技术优势，正在成为该检测场景的主流解决方案。

  光子精密CD-5000系列在透明材料测量、微小间隙检测及高速产线适配等方面的性能表现，使其能够很好的满足智能手表制造企业对TP间隙检测的精度要求和效率要求。该技术的应用推动了该检测环节从人工抽检向自动化全检的转变，有助于提升制造过程的质量控制水平。

  从更广泛的角度看，光谱共焦位移传感器的技术特性使其不仅适用于手表TP间隙检测，也可拓展至其他消费电子科技类产品的精密尺寸测量场景。随着电子科技类产品向小型化、精密化方向发展，该类传感器在微米级尺寸检验测试领域的应用场景范围预计将逐步扩大。
